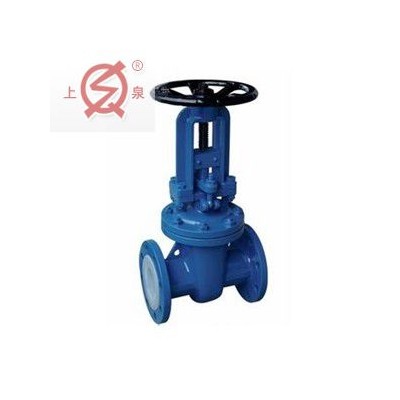

手动衬氟闸阀概述
手动衬氟阀门中闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流使用。利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
手动衬氟阀门中闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流使用。利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
手动衬氟阀门中衬氟闸阀的优点
1、流体阻力小，密封面受介质的冲刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制、不扰流、不降低压力。
4、形体简单、结构长度短，制造工艺性好，适用范围广。
衬氟闸阀注意事项
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。
3、如果阀门经常开关使用，每月至少润滑一次。
手动衬氟闸阀规格型号
法兰为国标法兰（10KG、16KG、25KG）
规 格：DN15——DN450
产品材质：钢衬F46、F4
产品类别：衬氟阀门
Z41F46手动衬氟闸阀零件材料表：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
||
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
|
1
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|||||
|
4
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|||
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|||
|
7
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|||
|
8
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|||
|
9
|
螺母
|
0Cr18Ni9
|
0Cr18Ni9
|
||||
|
10
|
手轮
|
WCB
|
WCB
|
WCB
|
|||
Z41F46手动衬氟闸阀明细表：
|
品牌：
|
永嘉上泉衬氟阀门
|
型号：
|
Z41F46
|
|
材质：
|
衬氟
|
连接形式：
|
法兰
|
|
结构形式：
|
截止式
|
公称通径：
|
DN20—400 （mm）
|
|
适用介质：
|
各种高腐蚀化学介质
|
驱动方式：
|
手动-电动-气动
|
|
压力环境：
|
常压
|
工作温度：
|
常温
|
|
标准：
|
国标
|
流动方向：
|
双向
|
|
零部件及配件：
|
手轮
|
用途：
|
截止
|
|
类型(通道位置)：
|
直通式
|
|
|
