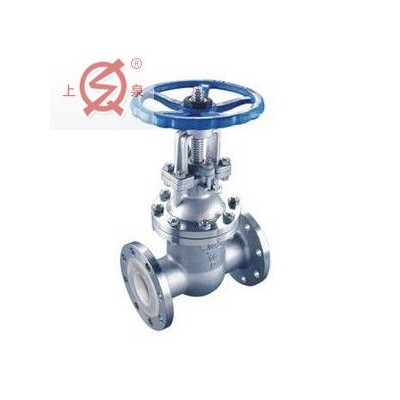

Z41F46不锈钢衬氟闸阀专用于控制腐蚀性或强腐蚀性介质，阀体内 腔表面覆有可供选择的各种氟塑料，适用于不同 工作温度和流体管路，具有强度高、耐腐蚀性能好的特点
适用温度：≤100℃、≤120℃ ≤150℃(按照衬里材料)
不锈钢衬氟闸阀规格型号
法兰为国标法兰（10KG、16KG、25KG）
规 格：DN15——DN450
产品材质：钢衬F46、F4
产品类别：衬氟阀门
衬氟闸阀测试：
衬里层：电火花检测
试验与检验按API 598标准
公称压力：PN(PMa)
阀体：PN×1.5
密封：PN×1.1
Z41F46不锈钢衬氟闸阀零件材料表：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
||
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
|
1
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|||||
|
4
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|||
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|||
|
7
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|||
|
8
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|||
|
9
|
螺母
|
0Cr18Ni9
|
0Cr18Ni9
|
||||
|
10
|
手轮
|
WCB
|
WCB
|
WCB
|
|||
Z41F46不锈钢衬氟闸阀明细表：
|
品牌：
|
永嘉上泉衬氟阀门
|
型号：
|
Z41F46-16P
|
|
材质：
|
衬氟
|
连接形式：
|
法兰
|
|
结构形式：
|
截止式
|
公称通径：
|
DN20—400 （mm）
|
|
适用介质：
|
各种高腐蚀化学介质
|
驱动方式：
|
手动-电动-气动
|
|
压力环境：
|
常压
|
工作温度：
|
常温
|
|
标准：
|
国标
|
流动方向：
|
双向
|
|
零部件及配件：
|
手轮
|
用途：
|
截止
|
|
类型(通道位置)：
|
直通式
|
|
|
